Konsep Integrasi Sistem, Arsitektur SOA dan Arsitektur Codelgniter

Konsep Integrasi Sitem

Dalam konteks sistem informasi, sistem integrasi (integrated system) merupakan sebuah rangkaian proses untuk mengubungkan beberapa sistem-sistem komputerisasi dan software aplikasi baik secara fisik maupun secara fungsional. Sistem integrasi akan menggabungkan komponen sub-sub sistem ke dalam satu sistem dan menjamin fungsi-fungsi dari sub sistem tersebut sebagai satu kesatuan sistem.

Sistem integrasi merupakan tantangan menarik dalam software development karena pengembangannya harus terus mengacu pada konsistensi sistem, agar sub-sub sistem yang sudah ada dan tetap dimanfaatkan secara operasional masih tetap berfungsi sebagaimana mestinya baik ketika proses mengintegrasikan sistem maupun setelah terintegrasi. Tantangannya adalah bagaimana merancang sebuah mekanisme mengintegrasikan sistem-sistem tersebut dengan effort paling minimal – bahkan jika diperlukan, tidak harus melakukan refactoring atau re-developing lagi sistem-sistem yang sudah ada.



Ada beberapa metode yang dapat dipergunakan dalam membangun sistem terintegrasi, sebagaimana yang direferensikan berdasarkan artikel dari Wikipedia yaitu :

• Vertical Integration, merupakan proses mengintegrasikan sub-sub sistem berdasarkan fungsionalitas dengan menghubungkan sub-sub sistem yang sudah ada tersebut supaya bisa berinteraksi dengan sistem terpusat dengan tetap berpijak pada arsitektur sub sistem yang lama. Metode ini memiliki keuntungan yaitu dapat dilakukan dengan cepat dan hanya melibatkan beberapa entitas development yang terkait dalam proses pembuatan sistem lama. Kelemahannya, metode ini tidak memungkinkan untuk mengimplementasikan fungsi-fungsi baru atau proses bisnis baru ke dalam sub-sistem yang sudah ada – karena effort lebih tinggi ada di proses “mempelajari” arsitektur sistem lama dan menjadikannya acuan untuk membuat sistem terintegrasi. Untuk menghadirkan ekspansi fungsionalitas atau proses bisnis baru adalah harus membuat sub-sistem baru.
• Star Integration, atau lebih dikenal sebagai spaghetti integration, adalah proses mengintegrasikan sistem dengan cara menghubungkan satu sub sistem ke semua sub-sub sistem lainnya. Sebuah fungsi bisnis yang diimplementasikan dalam sebuah sub sistem akan di-broadcast ke semua sub-sub sistem lain yang dependen terhadap fungsi bisnis tersebut supaya dapat dipergunakan sebagaimana mestinya. Untuk integrasi sistem dengan ruang lingkup kecil atau menengah dan dengan pemisahan fungsi bisnis yang jelas dan spesifik, metode integrasi ini layak untuk dipertimbangkan. Namun jika fungsi bisnis banyak terlibat di beberapa sub sistem secara dependen, pada akhir proses integrasi sistem akan terlihat sedikit “kekacauan” dalam diagram – proses interkoneksi antar sub sistem akan tampak seperti spaghetti. Efeknya, biaya perawatan dan ekspansi sistem di masa yang akan datang akan memerlukan effort yang sangat berat untuk mempelajari skema integrasi sistem berikut dependency-nya.
• Horizontal Integration, atau ada yang mengistilahkan dengan Enterprise Service Bus (ESB), merupakan sebuah metode yang mengintegrasikan sistem dengan cara membuat suatu layer khusus yang berfungsi sebagai interpreter, dimana semua sub-sub sistem yang sudah ada akan berkomunikasi ke layer tersebut. Model ini lebih menawarkan fleksibilitas dan menghemat biaya integrasi, karena yang perlu difokuskan dalam implementasi proses pengintegrasian hanya layer interpreter tersebut.  Untuk menangani ekspansi proses bisnis juga hanya perlu diimplementasikan di layer interpreter itu juga, dan sub sistem baru yang akan menangani interface dari proses bisnis ekstensi tersebut akan berkomunikasi langsung ke layer dan layer akan menyediakan keperluan-keperluan data/interface untuk sub sistem lain yang memerlukannya.

Metode Enterprise Service Bus (ESB) ini – seperti yang dilansir dari Wikipedia juga – memiliki banyak kelebihan jika diadopsi dalam merancang arsitektur sistem terintegrasi, yaitu antara lain :

1. Lebih cepat dalam melakukan penyesuaian dengan sistem yang telah ada
2. Meningkatkan fleksibilitas, mudah untuk diperbaharui mengikuti perubahan keperluan sistem (system requirements)
3. Membuat standar sistem sehingga bisa diaplikasikan di sub sistem mana pun
4. Porsi pekerjaan software development lebih banyak di “konfigurasi” daripada “menulis code” untuk integrasi
5. Dapat diterapkan mulai ruang lingkup kecil hingga di level enterprise

Namun metode horizontal integration atau Enterprise System Bus (ESB) yang tampaknya ideal ini bukan berarti tidak ada kelemahan. Beberapa kelemahan yang cukup signifikan pengaruhnya antara lain :

1. Pembuatan standar sistem dalam Enterprise Message Model banyak berkutat di aspek analisis dan manajerial, biaya analisis benar-benar tinggi karena perlu berkolaborasi dengan analis-analis yang bertanggung jawab terhadap arsitektur dan desain sistem-sistem yang telah ada.
2. Secara khusus memerlukan perangkat keras (hardware) yang spesifik, seperti misalnya business-logic-server yang independen dan tidak integral dengan salah satu atau sebagian dari sub sistem yang telah ada.
3. Perlu tambahan tenaga (SDM) berupa Middleware Analyst yang akan mengkonfigurasi, merawat, dan mengoperasikan layer Enterprise Service Bus.
4. Karena biasanya ESB mempergunakan XML sebagai bahasa komunikasi antar sistem, tentu akan memerlukan resources dan komputasi berlebih untuk melakukan parsing-reparsing dalam komunikasi data.
5. Memerlukan effort yang cukup tinggi dalam mengimplementasikan ESB karena cukup banyak layer/tingkatan aplikasi yang harus ditangani, tidak hanya aplikasi-aplikasi interface dari sub-sub sistem saja, melainkan juga layer interpreter yang juga memiliki karakteristik sebagai aplikasi juga.

Pada akhir kisah, merancang dan membuat sebuah sistem terintegrasi -- memang bukan merupakan pekerjaan yang ringan. Apalagi kalau sejak awal pengembangan sistem-sistem terpisah yg sudah ada itu tidak dirancang untuk saling diintegrasikan satu sama lain.

SOA(service oriented architecture)



arsitektur berorientasi layanan adalah suatu gaya arsitektur sistem yang membuat dan menggunakan proses bisnis dalam bentuk paket layanan sepanjang siklus hidupnya.  SOA juga mendefinisikan dan menentukan arsitektur TI yang dapat menunjang berbagai aplikasi untuk saling bertukar data dan berpartisipasi dalam proses bisnis. Fungsi-fungsi ini tidak terikat dengan sistem operasi dan bahasa pemrograman yang mendasari aplikasi-aplikasi tersebut.

SOA membagi fungsi-fungsi menjadi unit-unit yang berbeda (layanan), yang dapat didistribusikan melalui suatu jaringa dan dikombinasikan serta digunakan ulang untuk membentuk aplikasi bisnis. Layanan-layanan ini saling berkomunikasi dengan mempertukarkan data antar mereka atau dengan mengkoordinasikan aktivitas antara dua atau lebih layanan.

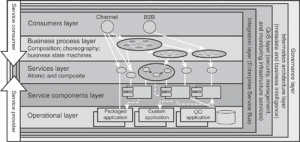

Layer 1 OPERATIONAL SYSTEMS

Di layer ini meliputi sistem operasional yang telah ada disuatu perusahaan yang membantu aktifitas bisnis. Sistem operasional terdiri atas semua aplikasi buatan, system yang ada, system transaction-processing, serta database.

Layer 2 SERVICE COMPONENT LAYER

Komponen di layer ini disesuaikan dengan contract yang didefinisi oleh service yang ada di layer services. konsumer tidak menyadari service component, yang menenkapsulasi compleksitas dalam implementasi. keuntungan dari komponen facade ini adalah fleksibilitas terhadap perubahan system operasional tanpa merubah service definition.

Layer 3 SERVICES LAYER

dalam layer ini meliputi semua services yang di definisi. definisi dari setiap service, seperti informasi syntatic dan semantic dijelaskan di layer ini. sedangkan informasi syntactic adalah dasar dari seluruh operasi dari service, seperti input output pesan, dan definisi dari kesalahan service, sedangkan informasi semantic adalah dasar dari polis service, seperti service management desicions, service access requirements, dan sebagainya.

Layer 4 BUSINESS PROCESS LAYER

bisnis proses menjelaskan bagaimana sebuah bisnis berjalan. proses bisnis dalam representasi IT tentang bermacam-macam aktifitas yang terkoordinasi dan terkolaborasi di dalam enterprise untuk membentuk suatu fungsi bisnis tingkat tinggi yang spesifik. layer ini mewakili proses seperti orchestration atau composition of loosely coupled services. layer ini juga bertanggung jawab atas semua managemen lifecycle dari proses beserta dengan orchestration dan choreography.

Layer 5 COMSUMER LAYER

layer ini menggambarkan berbagai saluran dimana fungsi-fungsi IT disalurkan.saluran tersebut dapat berupa tipe user yang berbeda beda seperti contohnya, komsumer external dan internal yang mengakses kemampuan aplikasi melalui mekanisme pengaksesan seperti B2B system, portals, rich clients, dan bentuk lainnya.

Codeigniter



CodeIgniter merupakan Web Application framework dengan bahasa pemrograman PHP yang dikembangkan oleh EllisLab. Apa beda CMS dengan Framework? Jika CMS memungkinkan anda untuk membuat web dinamis, maka Framework pun bisa, tetapi dengan tingkatan yang lebih rumit, yaitu pemrograman. Dengan kata lain, anda dapat membuat sebuah CMS dengan framework, tetapi anda tidak dapat membuat framework dengan CMS.

Strktur direktori codeigniter :

Nah, dibawah folder codeigniter yang sudah ditaruh di webserver tersebut terdapat 2 folder di dalamnya, yaitu folder system dan user guide, anda tidak bekerja dengan folder user guide, jadi menghapus folder tersebut tidak berimbas apapun pada aplikasi web anda.

Langsung saja menuju folder system, di dalam folder tersebut terdapat banyak folder yang sedikit membuat anda bertanya-tanya, untuk apakah folder tersebut? Tenang saja, kita juga tidak akan menggunakan semua folder yang berada disitu.

Dimanakah kita akan meletakkan file-file php kita saat membuat aplikasi? Oke sekarang buka folder application, disini kita akan mulai berkreatifitas dengan codeigniter. Perhatian kita pusatkan saja pada folder config, controller, models, dan views. Folder config berisi file-file yang dibutuhkan untuk konfigurasi aplikasi yg akan dibuat, seperti konfigurasi database, autoloads, routes. Di dalam folder controllers adalah tempat kita meletakkan semua controller aplikasi.
